Ультрашвидкий аналізатор спектру MOSAIQ6 з опціями "Wi-Fi Analyzer 2.4/5 GHz", 4K-H.265 та GPS.



     НОВИНКА!!!

     Вимірювачі на основі цифрової обробки вимірюваного сигналу забезпечують повний і точний аналіз параметрів радіочастотних сигналів у режимі реального часу. Потужний аналізатор спектру з такими функціями, як комбінований режим, оптичний інтерфейс або багатостандартні вимірювання, робить ці вимірники найбільш ексклюзивними на ринку. Їх основні особливості:

Масштабованість, можливість додавання опцій.
Надійність, точність кожного вимірювання.
Чудовий діапазон для інтенсивного використання.
Інтуїтивно зрозуміле управління, легкі для вивчення меню та керівництво користуача.
Ергономічний, легкий і простий у використанні.

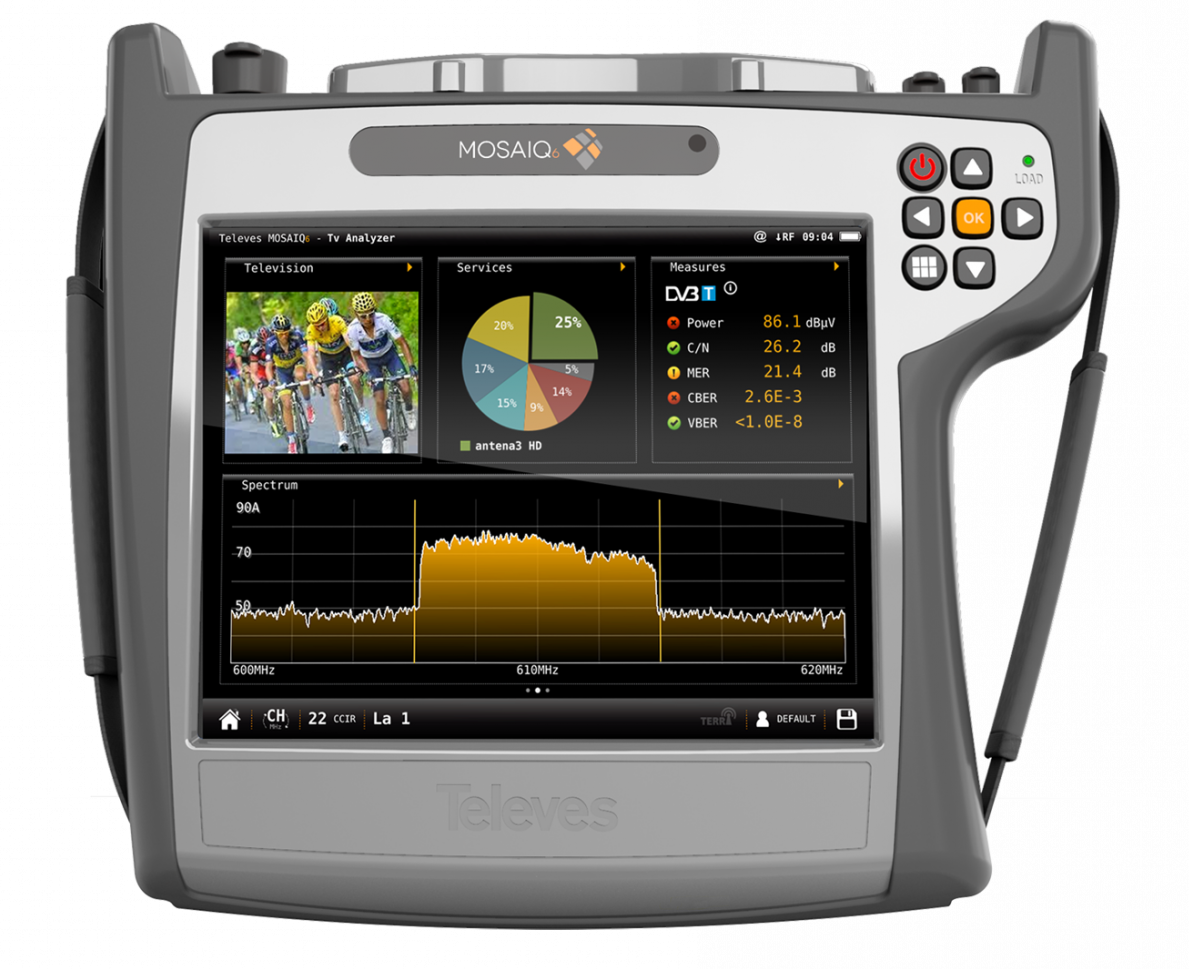

     Ми розмістили на цій сторінці прилад з комплектацією, яка задовольнить як провайдерів телебачення, так і спеціалістів з систем передачі візуальної інформації, в тому числі і відеоспостереження. Тому цей пристрій може використовуватись не тільки як вимірювач напруженості поля і аналізатор спектру. Команда від торгової марки RV-ZAFT® пропонує мультифункціональний прилад MOSAIQ6 переважно для спеціалістів супутникового і кабельного телебачення, інженерів мереж передачі даних і відеоспостереження, конструкторів і розробників систем зв'язку, відповідальних за технічну безпеку підприємства, тощо. Аналізатор MOSAIQ6 дає змогу захоплювати сигнали, що заважають, настільки швидко, наскільки вони можуть бути. Професійний аналізатор спектру з надшвидкою цифровою обробкою (час розгортки < 10 мс) і високим динамічним діапазоном (> 50 дБ). Оснащений розширеними функціями для виявлення та аналізу сигналів в діапазоні від 5 МГц до 3300 МГц (каскадна модель Waterfall, тригери подій, маркери, настроювані користувачем RBW та VBW тощо).

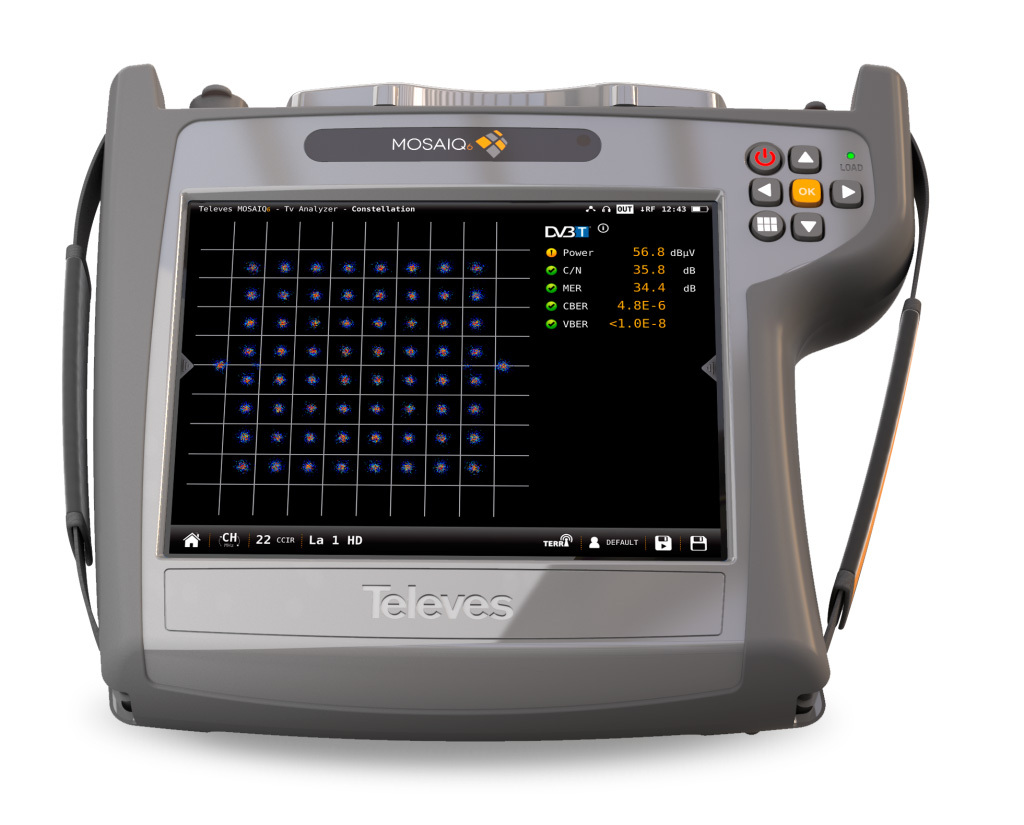

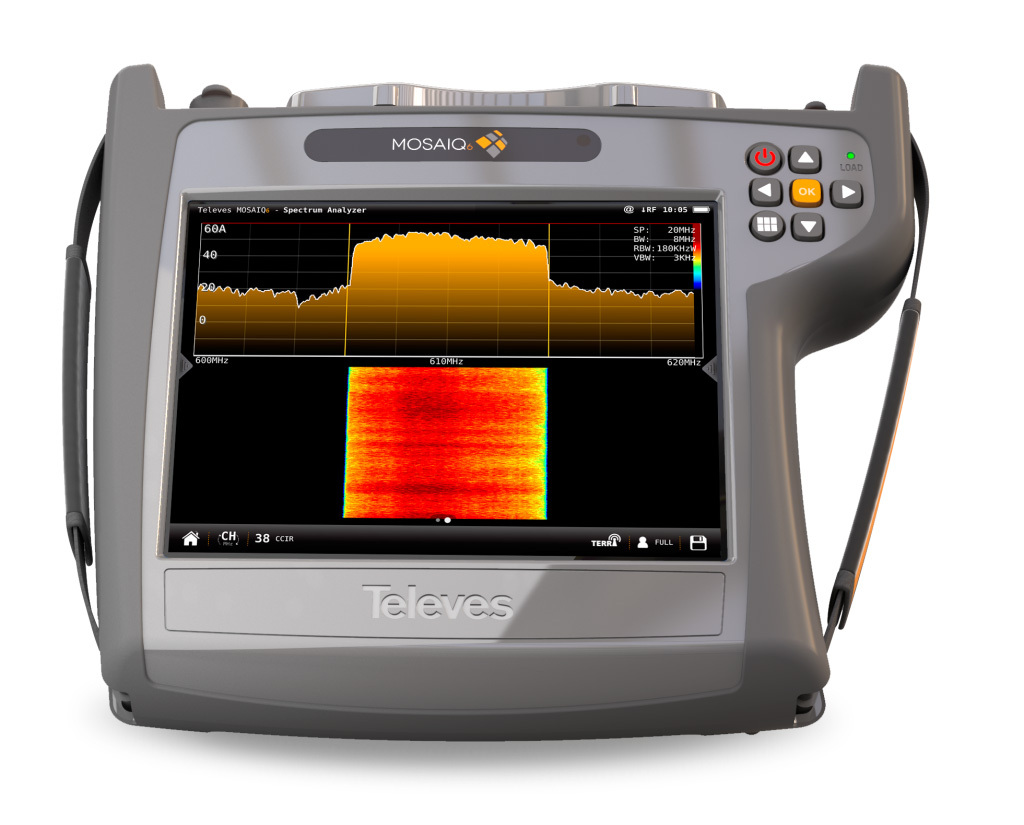

     Забезпечується неперевершене графічне відображення сигналу в часі і частоті. Рівні сигналу перетворюються в кольори і відображаються на осі часу (див. фото). Ідеальний інструмент для аналізу коротких перешкод сигналу або загасання, спостереження за яким було б складним, якщо вдатися лише до спектру. Діаграма сузір’їв необхідна для виявлення шуму, фазового тремтіння, перешкод та інших потенційних проблем, які можуть вплинути на якість сигналу за рахунок зменшення MER. Ехо-графічний дисплей дозволяє виявляти відлуння при прийомі наземного сигналу DVB-T/T2, що може значно погіршити вимірювання BER.

     Тепер можна вимірювати нові мережі високої пропускної здатності. Після ввімкнення оптоволоконного входу та завдяки оптичному приймачу (селективному чи ні), вимірювання оптичного загасання може продовжуватися для трьох довжин хвиль (1310 нм, 1490 нм та 1550 нм) та їх потужності, як і аналіз установки RFoG.

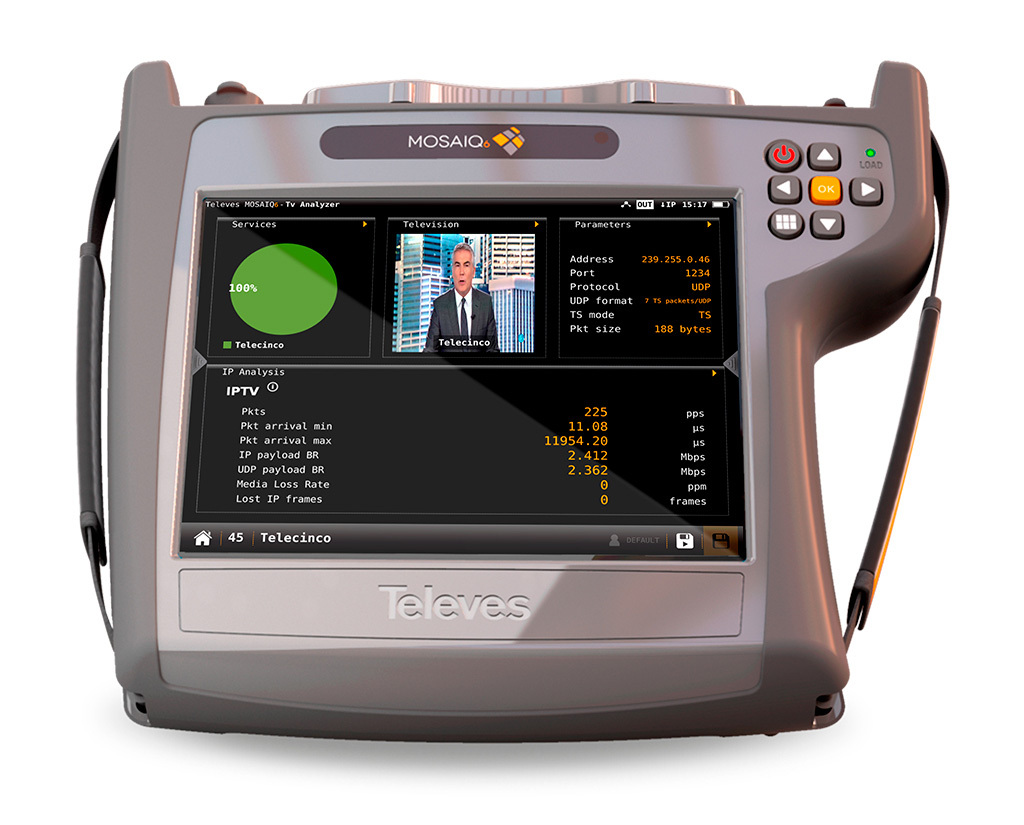

     Аналізатор дозволяє демодуляцію та аналіз потоків IPTV (як одноадресних, так і багатоадресних) не тільки через відображення відео, але й шляхом відображення загальної швидкості передачі даних та відповідної інформації для кожної служби: SID, VPID, AID, профіль відео, швидкість передачі даних для аудіо і відео. Крім того, також аналізуються вимірювання конкретних протоколів, такі як бітрейт корисного навантаження UDP, бітрейт корисного навантаження IP і мінімум прибуття пакетів.

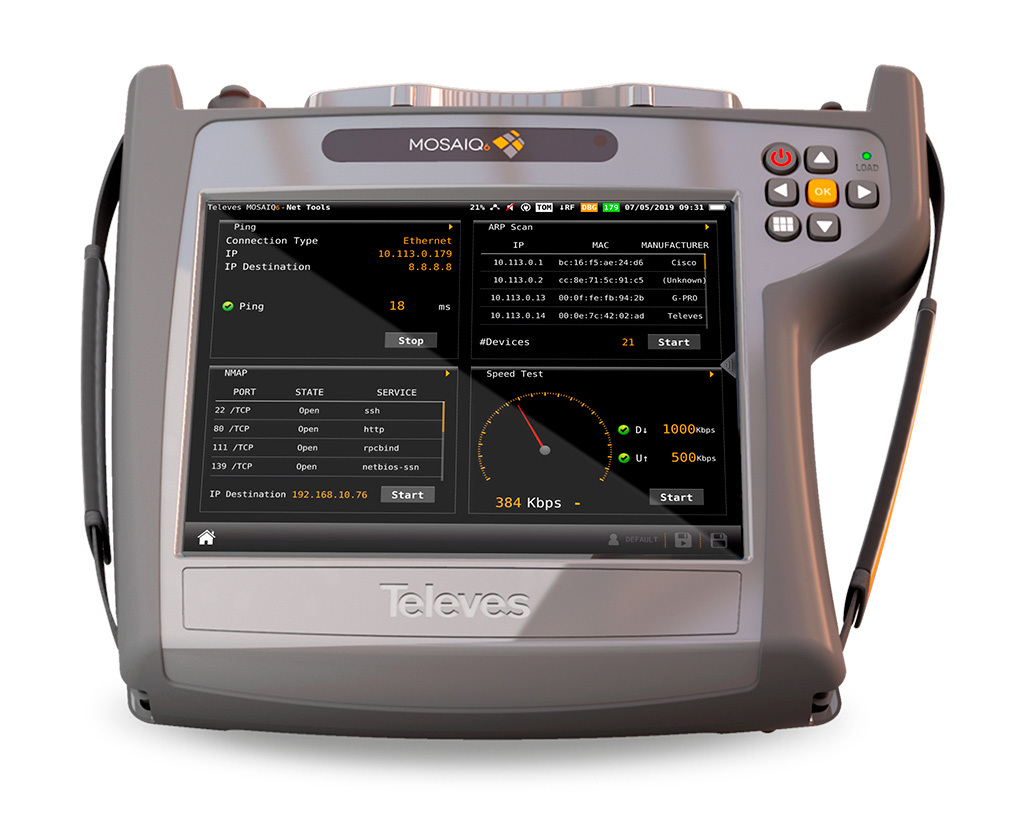

     Розвинуті мережеві інструменти пропонують кілька утиліт управління та моніторингу мережі, які можна відобразити в мозаїчному режимі. Вся мережева інформація одночасно, на одному екрані (IP, DNS, шлюз, режим підключення...). Ці інструменти дозволяють розпізнати мережу, перевіряючи час відповіді (затримка або пінг) і швидкість з’єднання (тест швидкості, завантаження/завантаження). Крім того, вони також полегшують виявлення проблем з підключенням, скануючи підключене обладнання (ARP-сканування) та відображаючи їхні порти, відкриті чи закриті, для визначення їх доступності (NMAP). З цим пристроєм дуже легко і зручно проаналізувати і задокументувати параметри і структуру локальної мережі. Таким чином, прилад дуже корисний для професійних налаштувань сстем відеоспостереження, локальних мереж і мереж передачі даних.

     Прилад дуже мультифункціональний. Він, також, аналізує вплив сигналу LTE на канали DTT і визначає, чи потрібне використання фільтрів. Крім того, це дозволяє моделювати спектр після введення фільтра LTE, рекомендованого самим вимірювачем. Відображається список фільтрів, щоб користувач міг вибрати той, який найкраще відповідає його/її вимогам. Готовий до сценаріїв LTE700 (5G) і LTE790 (4G).

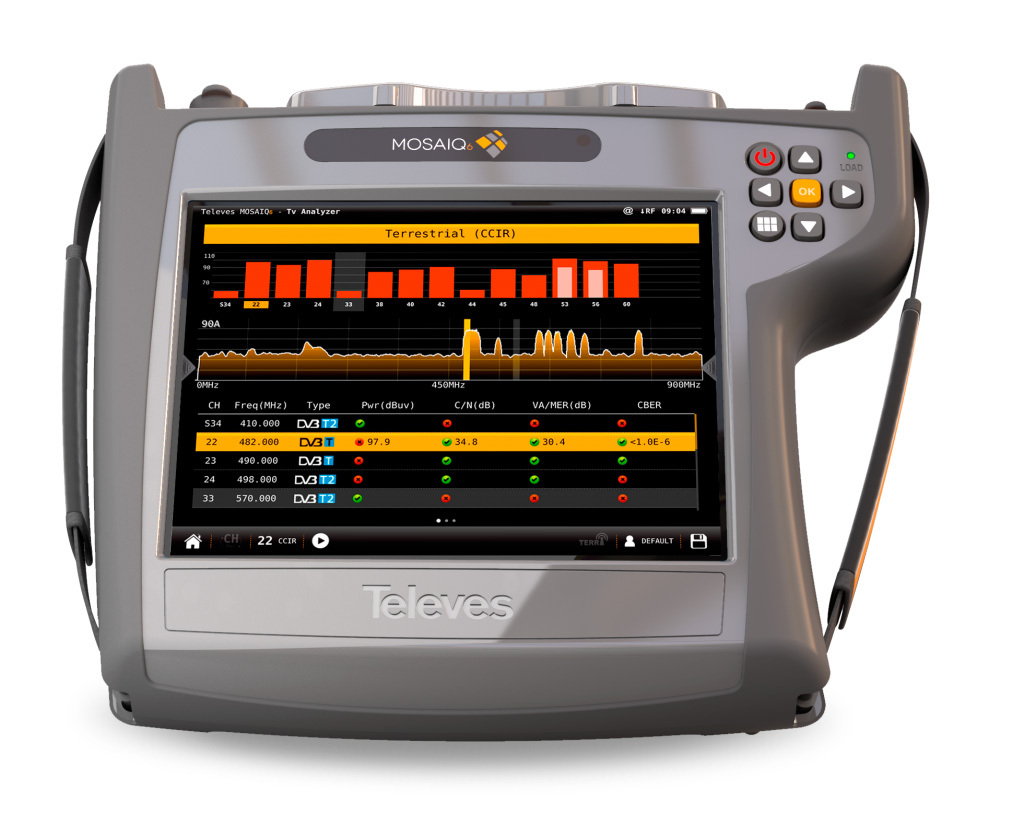

     Зменшіть кількість помилок при установці за допомогою екранних індикаторів Pass/Fail, графічного інструменту, який допомагає та прискорює інтерпретацію результатів вимірювань. Доступні різні пороги залежно від області мережі, яку потрібно аналізувати: головна станція, багатодіапазонні підсилювачі, мостове з’єднання, записи з’єднання, будинок користувача тощо. Окрім попередньо встановлених значень, ви зможете налаштувати власні порогові значення.

     100% автоматичне визначення всіх параметрів вхідного сигналу. Підключіть вхідний сигнал до вашого MOSAIQ6, і протягом кількох секунд вимірювач автоматично вловить сигнал. Пристрій спочатку шукає стандарт, а потім усі параметри стандарту. Показувати стандарт, пов’язаний із сигналом, і параметри сигналу для вимірювача більше не потрібно. З MOSAIQ6 це все так само просто, як підключення РЧ-кабелю; лічильник автоматично визначає стандарт (DVB-T/T2, DVB-C, QAM-B, ISDB-T для ефірного діапазону та DVB-S/S2/S2X для супутникового діапазону, IPTV тощо) і всі параметри, пов’язані з цим конкретним стандартом.

     Забезпечується ідентифікація супутника. Просто підключивши РЧ-кабель до вашого MOSAIQ6, ви дізнаєтеся, на який супутник спрямована ваша антена. Без необхідності попередніх перевірок або конфігурацій. Оптимальний прийом сигналу не викликає сумніву.  З точки зору прийому сигналів DVB-T і DVB-T2, контроль відсутності будь-яких відлунь, які можуть зашкодити прийому, є  вирішальним. MOSAIQ6 відображає відлуння отриманого сигналу, дозволяючи установнику мінімізувати їх для оптимального прийому сигналу.

     Користувачу гарантований найпростіший спосіб налаштувати MOSAIQ6. MOSAIQ6 дозволяє зберігати кілька профілів відповідно до типу установки, з якою ви будете працювати. Таким чином, вам не потрібно буде вибирати необхідні параметри щоразу, коли потрібно виконувати  вимірювання. Вам просто потрібно буде вибрати профіль, з яким ви хочете працювати, і всі параметри будуть автоматично налаштовані в приладі.

     Зберігайте всі деталі сигналу у 32 ГБ внутрішньої пам’яті. Під час проведення вимірювань або пошуку потенційних проблем ви можете зберегти зразки параметрів сигналу для подальшого поглибленого аналізу або просто для запису та використання у своїх звітах. Будуть збережені не тільки вимірювання, але й зйомки екрана так само, як вони були записані. Крім того, ви зможете запрограмувати Macrolog, щоб ви могли повторювати та зберігати вимірювання, просто вказавши часовий інтервал між двома послідовними вимірюваннями. Для зручності візьміть інформацію з собою, не транспортуючи прилад. Просто експортуйте дані на зовнішній USB-накопичувач.

     В цій комплектації запропонована функція GPS для аналізу покриття, інвентарний опис встановлення на основі розташування. Потрібне окреме замовлення. За допомогою опції GPS вимірювання можна відображати на карті в тому самому місці, де вони були зроблені, що полегшує аналіз покриття. Доступ до деталей так само легко, як подвійне клацання кожного зображення.  (Вбудована додаткова функція Ref. 596201).

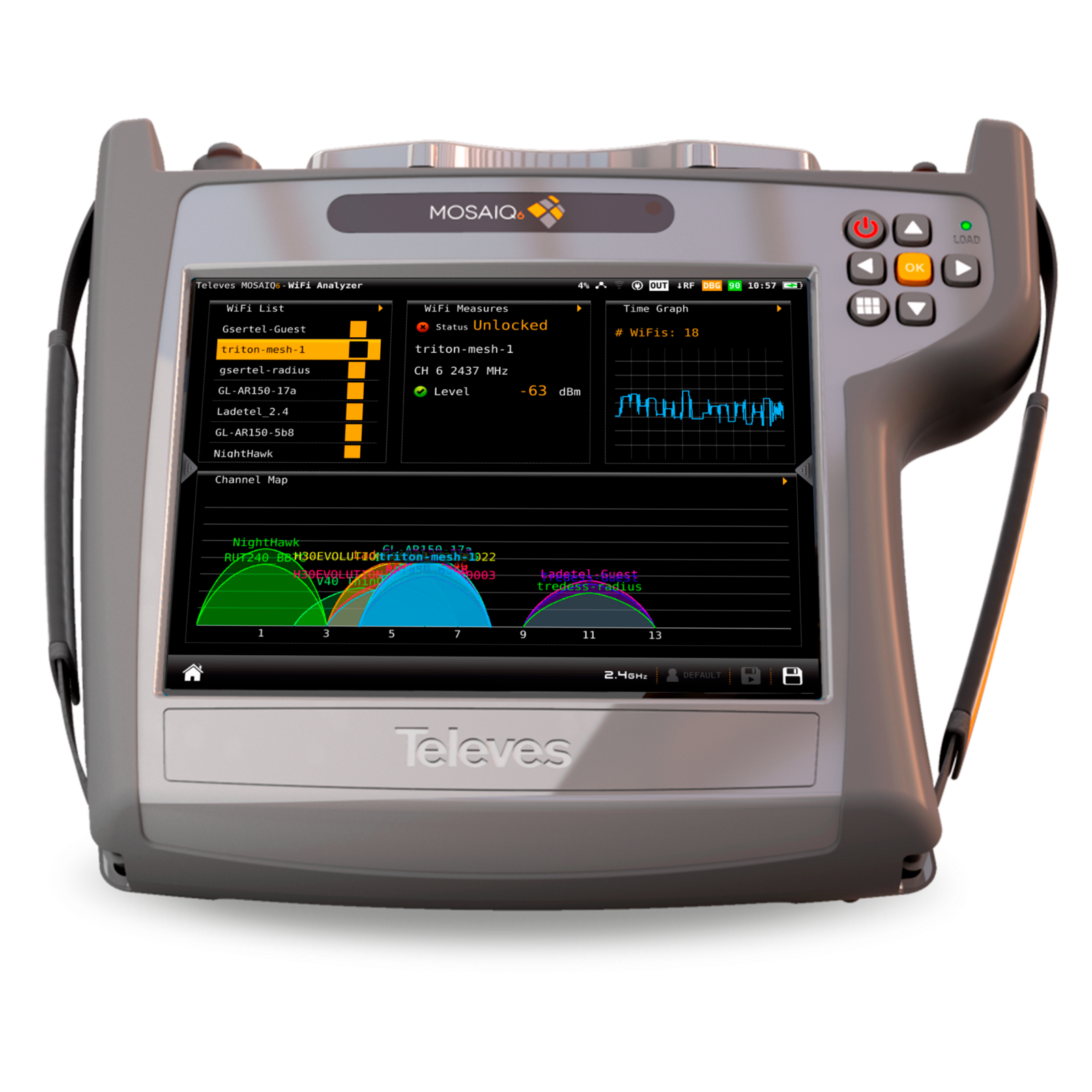

     Аналізатор Wi-Fi 2,4/5 ГГц також вбудований в цей прилад, Усі комунікаційні інтерфейси у вашому розпорядженні. Ця функція виконує комплексний аналіз всього діапазону Wi-Fi (2,4 і 5 ГГц), щоб знайти, ідентифікувати та виміряти всі доступні мережі Wi-Fi. Для цього MOSAIQ6 пропонує 4 різні функції аналізу (Вбудована додаткова функція: Ref. 596202):

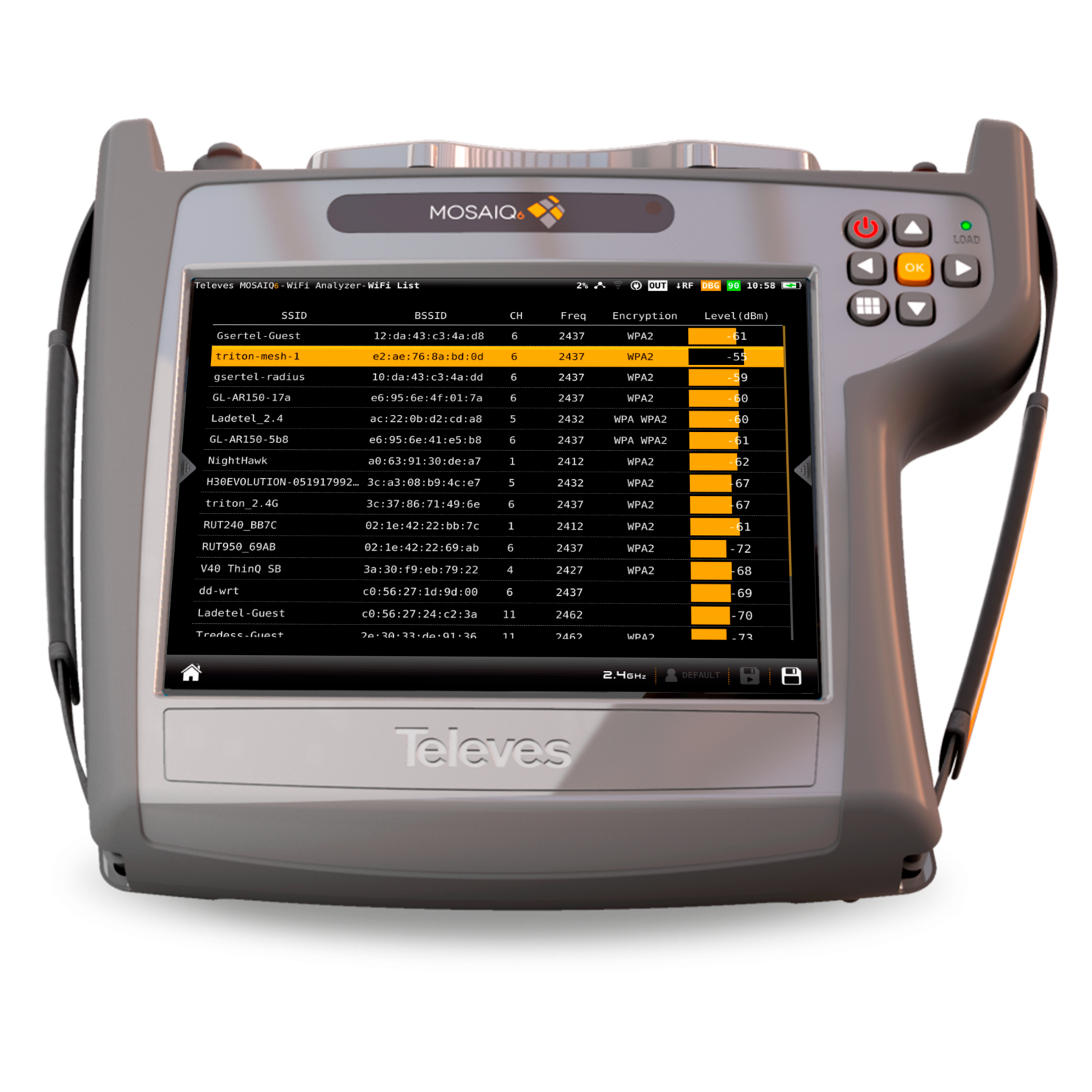

- Wi-Fi List: показує список усіх виявлених мереж і для кожної з них визначає: SSID, BSSID, канал, частоту, режим шифрування та потужність точки доступу.

- Вимірювання Wi-Fi: для певної мережі показує поточне значення потужності точки доступу та графік її зміни протягом вибраного інтервалу часу.

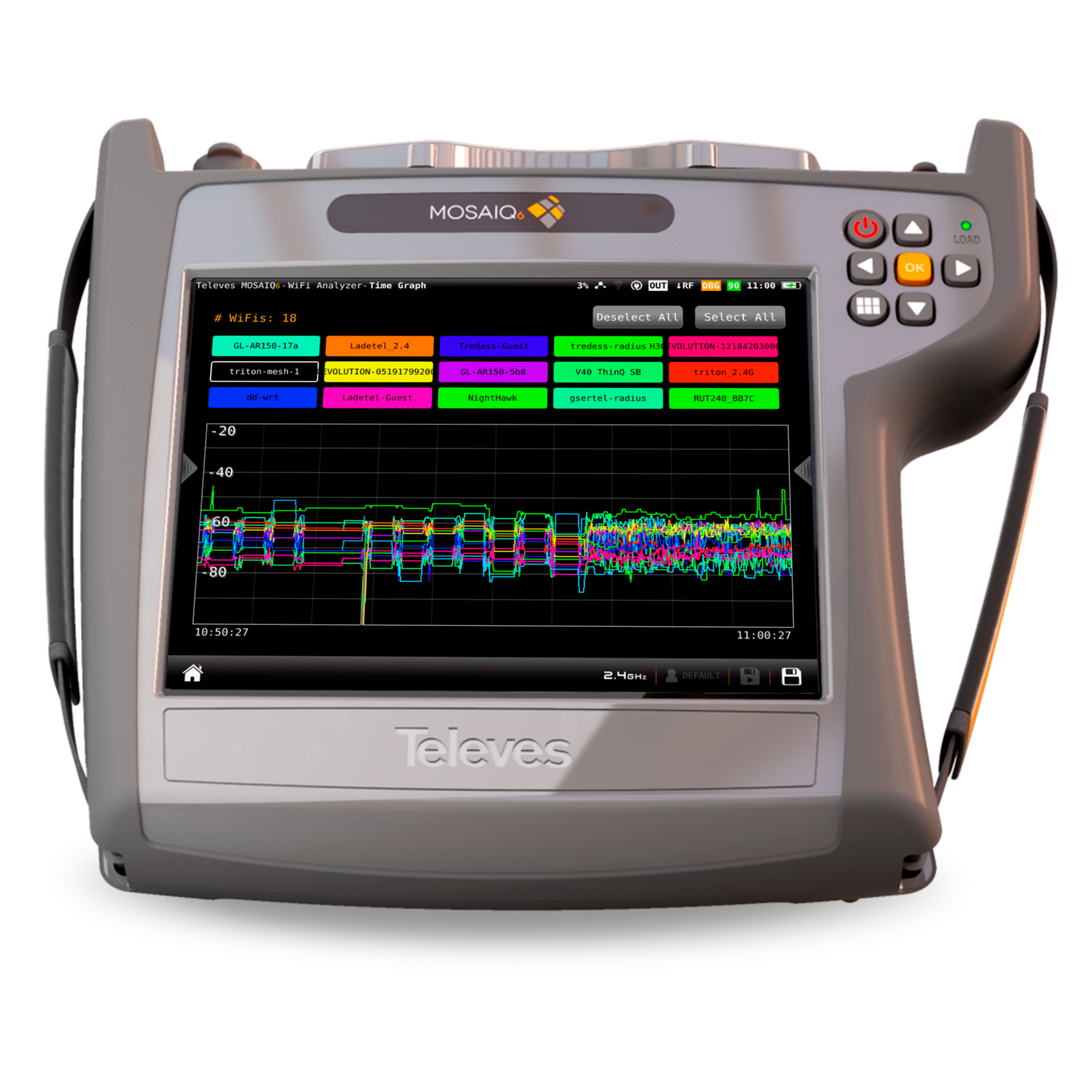

- Графік часу: пропонує часовий графік з історією вимірювань потужності всіх виявлених мереж Wi-Fi.

- Карта каналів: показує графік із розподілом каналів виявлених мереж Wi-Fi.

     Аналогове ТБ, генерація аналогового каналу доступні за окремим замовленням. Ця функція дозволяє відображати та вимірювати аналогові телевізійні канали, які досі використовуються в телевізійних системах на основі трансмодулятора. Він дозволяє вимірювати рівні сигналу від 20 дБмкВ до 128 дБмкВ, C/N до 52 дБ і V/A до 30 дБ. ( Вбудована додаткова функція: Ref. 596203).

     DAB/DAB+. Цифрове радіо у вас під рукою. Ця функція дозволяє вам демодулювати канал DAB, забезпечуючи вимірювання якості сигналу, такі як MER і CBER, а також вичерпну інформацію про надані послуги: Інформація про радіо: (Ансамбль, PTY, Сервіс, Режим, Аудіо-, бітрейт аудіо). Він дозволяє вимірювати потужність від 20 дБмкВ до 128 дБмкВ, C/N і MER для цього типу сигналів.  (Потрібна додаткова функція: Ref. 596204).

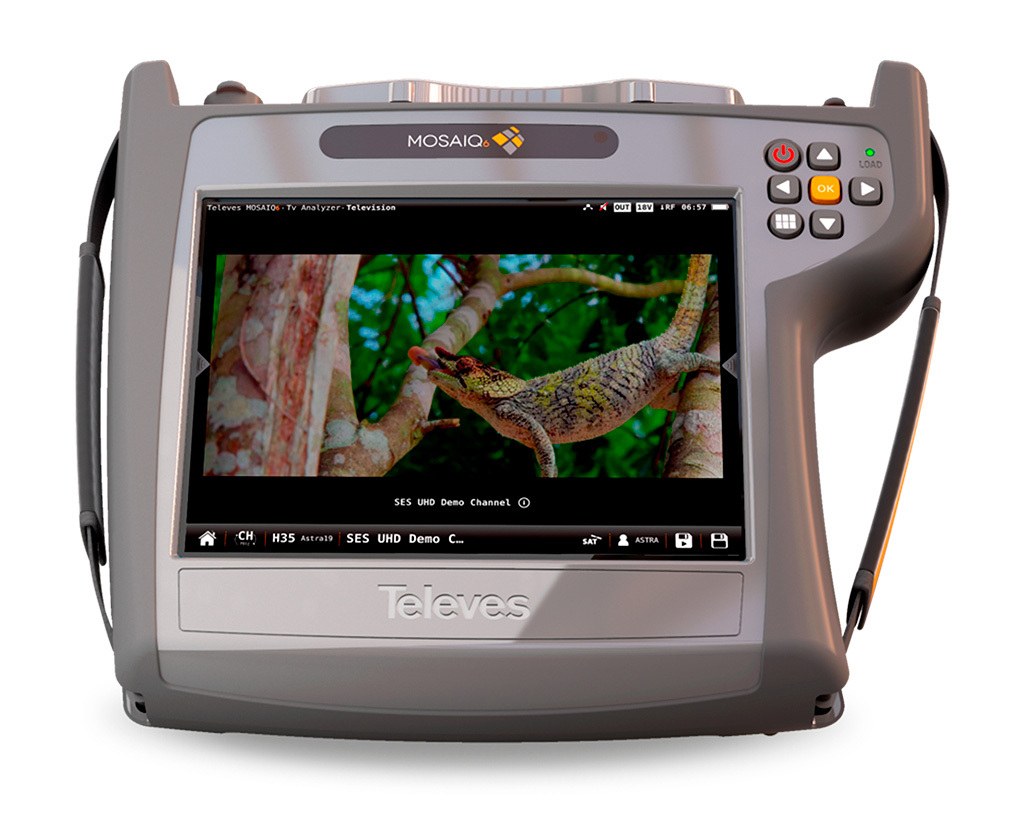

     4K UHD, Надвисока чіткість у вашій долоні. Аналізатор MOSAIQ6 в запропонованій комплектації підтримує новий формат стиснення відео HVEC H.265 з максимальною роздільною здатністю 4K (3840×2160), а також стандарти кольорового кодування HDR. (Вбудована додаткова функція: Ref. 596205).

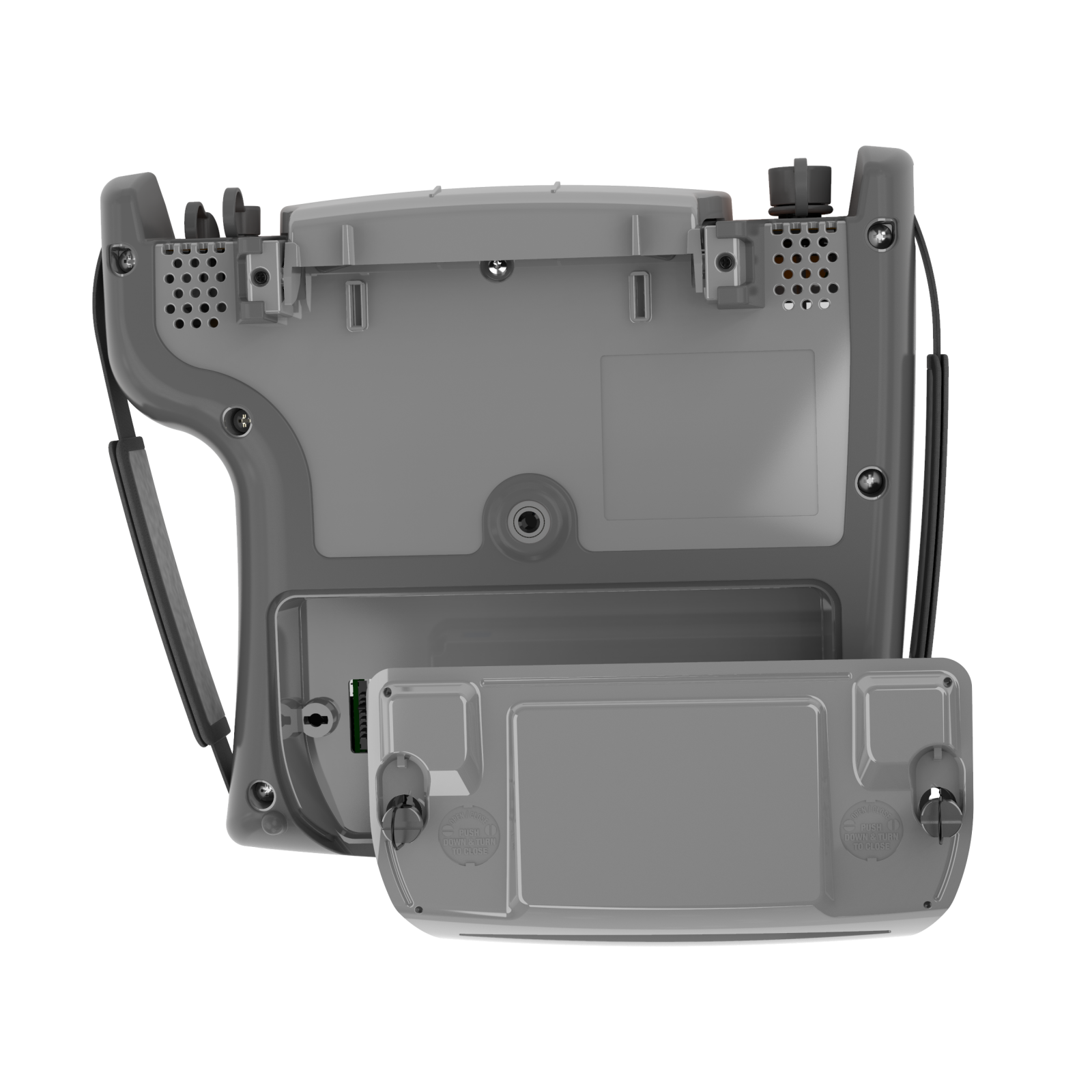

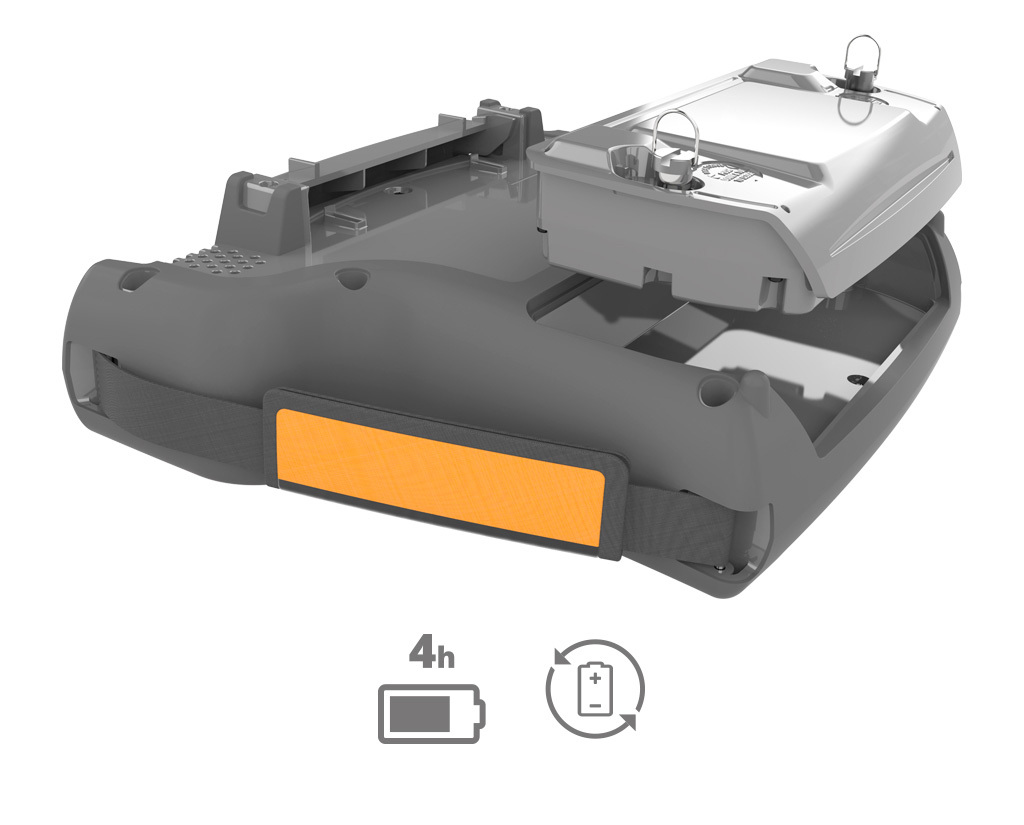

     Довготривалий акумулятор: високоякісна літій-іонна батарея забезпечує в середньому до 4 годин. Завжди готові: батарея лічильника вже не є проблемою; він завжди буде готовий завдяки змінному акумулятору. Крім того, лише з двома батареями прилад буде мати достатню автономність під час тривалої роботи. Автономна зарядка: завдяки автономному зарядному пристрою акумулятор можна заряджати без підключення до аналізатору. Таким чином, робота може продовжуватися в будь-якому місці, поки резервна батарея заряджається.

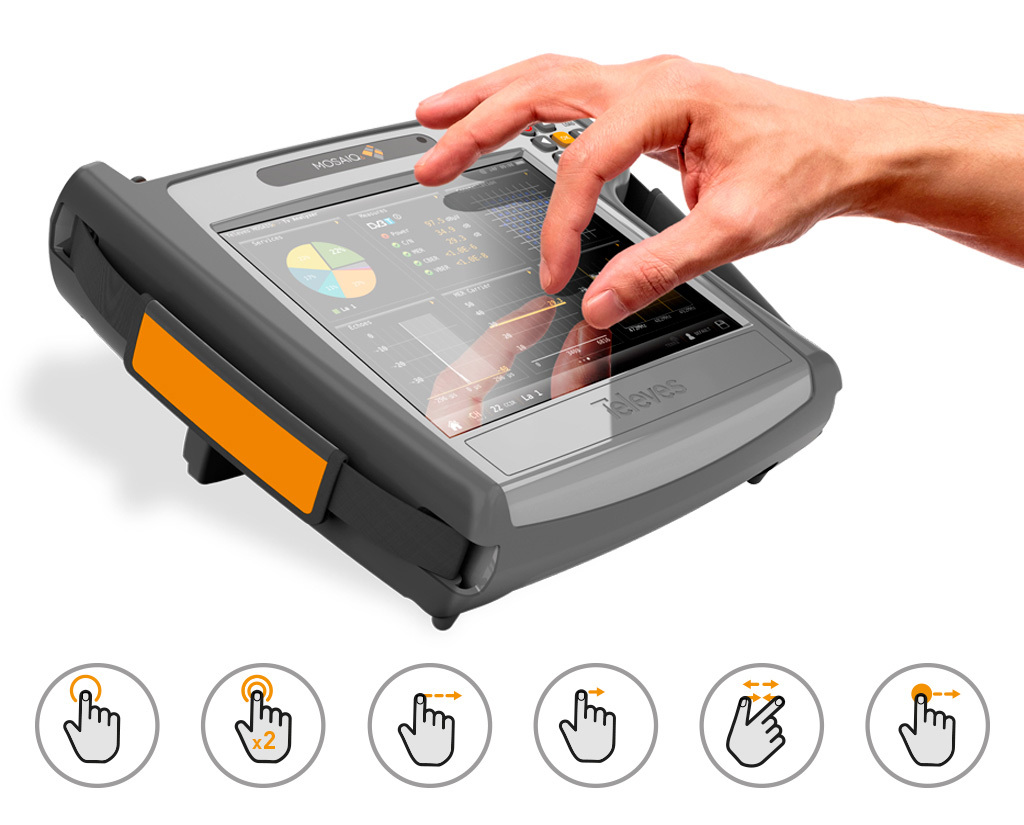

     Жестові команди. Справжній сенсорний екран. Цей новий інтерфейс був розроблений і  запрограмований так, щоб у повній мірі використовувати сенсорні жести (натискання, подвійне натискання, довге натискання, махання, перетягування, зведення або розгортання). Єдиний засіб, щоб так само легко працювати з дуже високопродуктивним приладом.
