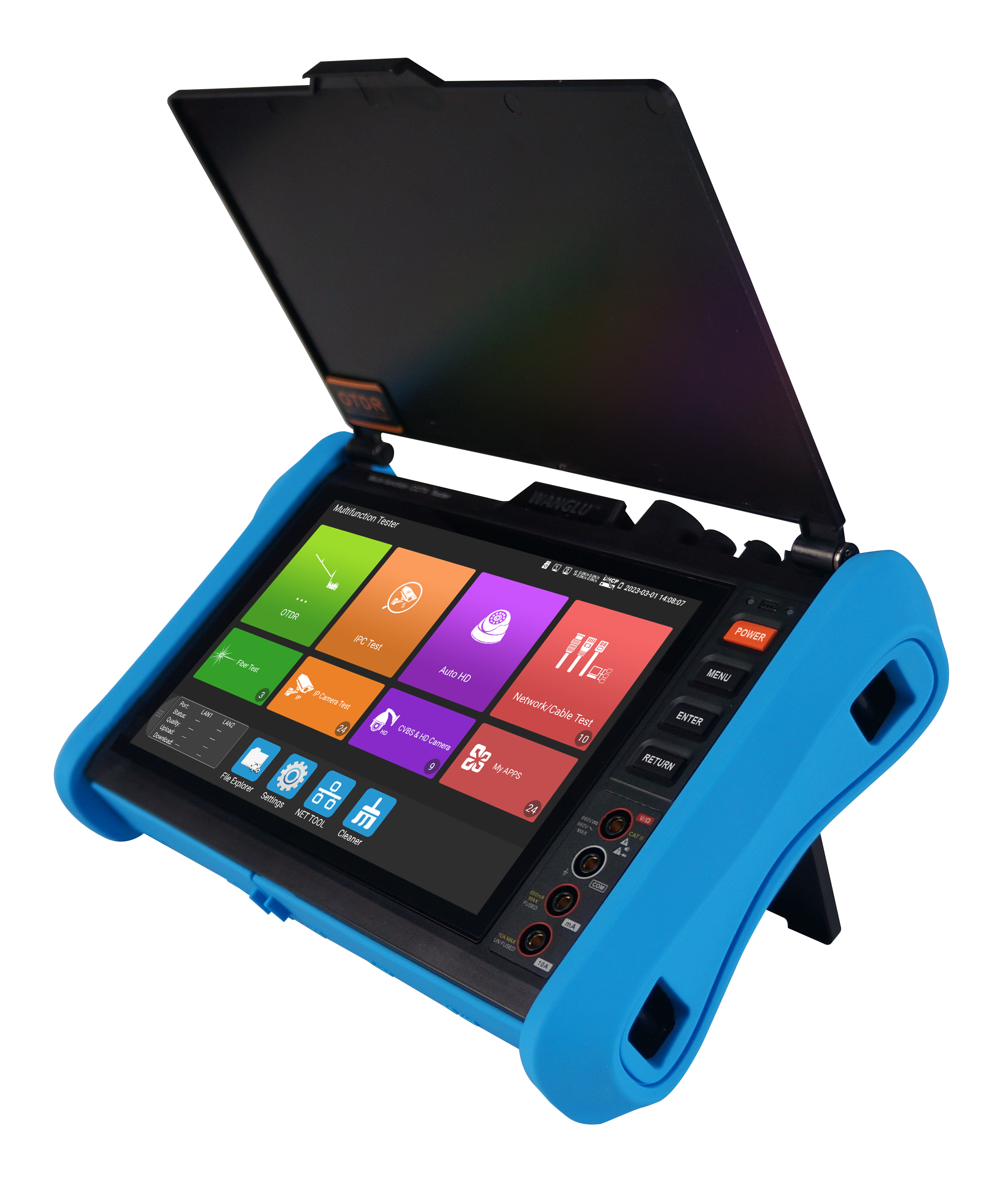

Оптичний рефлектометр+CCTV+LAN тестер RVZ-Opt15-ME4T (1310/1550нм-30/28дБ), ультра серія

Код товара: A000328	Добавить к сравнению
В ПРОДАЖУ З КВІТНЯ 2024 РОКУ!!!!:	Ультра серія
Комплектація:	РОЗШИРЕНА для серії "RVZ-Opt15-MEx"
Параметри рефлектометра:	Довжина хвилі 1310/1550, динамічний діапазон 30/28 дБ, максимальна дальність тестування 115 км
Дисплей:	8-дюймовий IPS сенсорний екран, роздільна здатність 1920x1200
Стандарти відеосигналів:	IP, CVBS, 8MP TVI, 8MP CVI, AHD, SDI
Гігабітний SFP-порт:	Вбудований
Виход HDMI:	Вбудований
Вхід HDMI 4K, Вихід 2K 60Fps VGA:	Вбудовані
Цифровий мультиметр:	Так
Вимірювач оптичної потужності, візуальний локатор оптичного волокна:	Так
Тест кабелю TDR, макс. 1,2 км:	Так

98 739 грн.

Купить в 1 клик Купить

Доставка по Украине:

курьерская доставка. В день заказа или на следующий день;
доставка по Украине посредством Новой почты;
возможен самовывоз.

Оплата:

безналичный расчет для физических лиц;
оплата по безналичному расчету для юридических лиц;
наложенный платеж на Новой почте;
оплата на карту ПриватБанка;
оплата с НДС;
online (VISA/MasterCard).

Возврат/гарантия:

обмен/возврат товара в течение 14 дней до 60 месяцев;
Официальная гарантия: от 1 года - 5 лет.

В ПРОДАЖУ З КВІТНЯ 2024 РОКУ!!! Best High-End. Ультра серія.

Представлена розширена для даної серії RVZ-Opt15-MExx комплектація.

Фактично цей прилад представляє собою оптичний рефлектометр з продвинутими функціями CCTV тестера, LAN тестера, оптичного тестера та кабельного тестера. Мультифункціональний оптичний рефлектометр+CCTV+LAN тестер RVZ-Opt15-ME4T застосовується інженерами, розробниками, монтажниками (та іншим професійним персоналом) в наступних роботах: приймально-здавальні вимірювання ВОЛЗ, пошук пошкоджень ВОЛЗ, установка та обслуговування системи відеоспостереження, монтаж та обслуговування системи мережевих кабелів, тестування камер IP TVI CVI AHD SDI 8K H.265 SDI CVBS, перевірка каналу передачі відео, перевірка контролеру PTZ, тестування довжини оптичного волокна та карта рефлектограм тощо. . Інформацію можна використовувати для підтвердження якості передачі по лінії оптоволоконного зв’язку, а також якості відеоспостереження і відповідності локальної мережі прийнятим стандартам.

Основні функції:

OTDR (оптичний рефлектомктр):

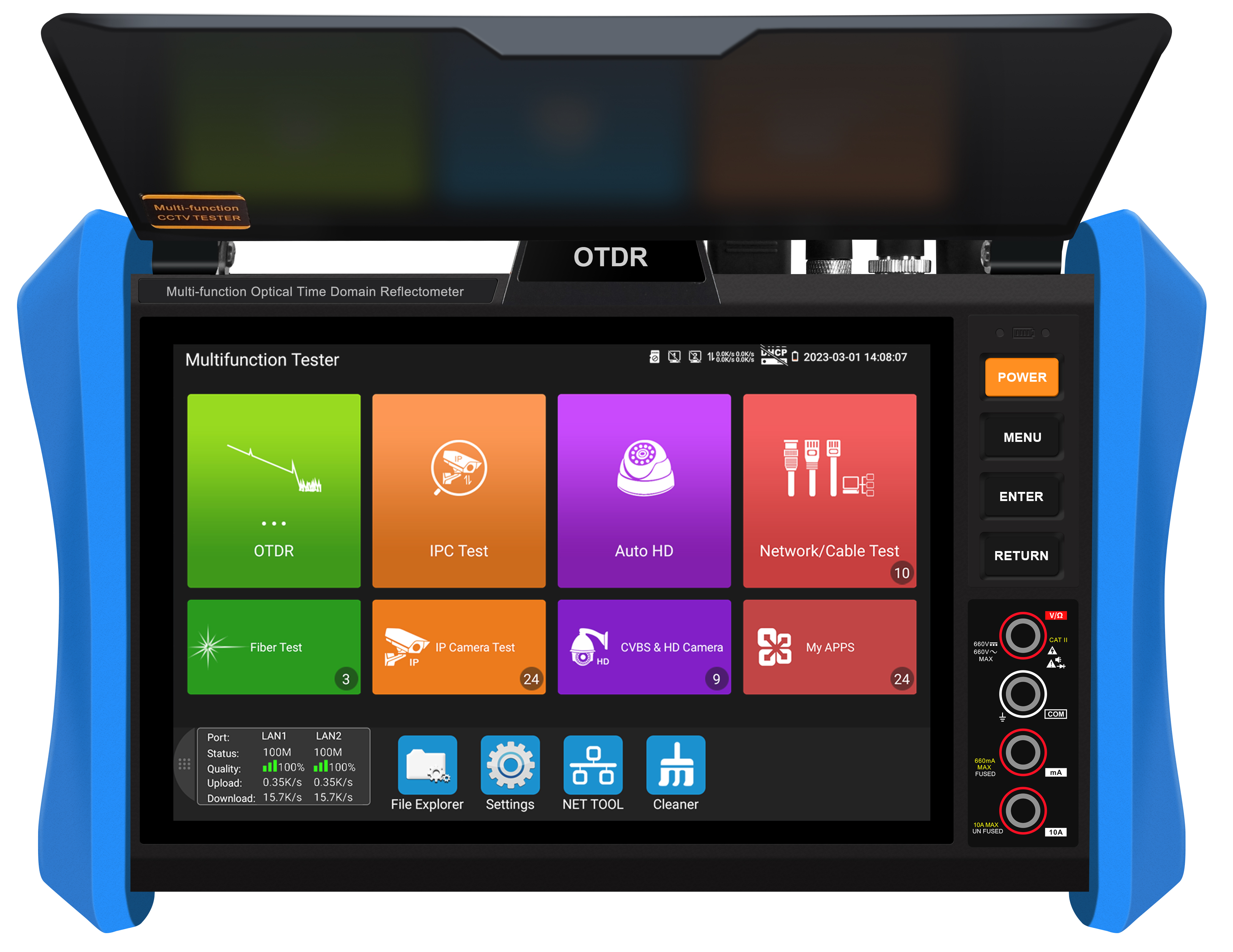

● 8-дюймовий сенсорний екран IPS, роздільна здатність 1920х1200.
● Довжина хвилі 1310/1550/1610 за бажанням, динамічний діапазон 26/28/30/32/34 дБ за бажанням, максимальна дальність тестування до150 км (в залежності від вибраного динамічного діапазону).*
● Стабільне джерело лазера, підтримка CW/270/330 /1000/2000 Гц.
● Перевірте довжину волокна, втрати, параметри затухання та карту подій/рефлектограм, знайдіть точку з'єднання/точку зварювання.
● Автоматичний аналіз різних лінкерів/точок злиття, простий аналіз різних подій.
● Зберігайте та переглядайте криві тестування, підтримуйте масштабування та переміщення кривих, перегляньте більш детально.
● Підтримка збереження кількості кривих ≥30000 шт.
● Підтримка створення звіту про тестування, графіків траєкторії кривих, налаштувань параметрів, інформації про характеристики оптоволокна та інформації про оптоволоконне з'єднання.
● Звіти зберігайте у форматі EXCEL, PDF або скріншотів тощо.
● Тест оптичних втрат, виявлення значення втрати оптики або оптичних компонентів. Це ключова базова функція для підтвердження стану прокладеного оптичного волокна та характеру несправності. Джерело світла спільно з портами OTDR виводить лазерне світло високої якості.
● Візуальний локатор несправностей, він виводить червоне світло для перевірки безперервності оптичних волокон або короткого патч-корду. Тобто розриви та вигини волокна можна визначити візуально.
● Стабільне лазерне джерело, воно має спільний оптичний порт OTDR і працює на тій же робочій довжині хвилі, що й OTDR. Вихідну потужність можна регулювати для різних програм тестування. Завдяки модульованому світлу 270 Гц/330 Гц/1 кГц/2 кГц його можна використовувати для ідентифікації волокна або перевірки безперервності волоконно-оптичної мережі.
● Вимірювач оптичної потужності з п'ятьма довжинами хвилі 1625 нм, 1550 нм, 1490 нм, 1310 нм, 1300 нм, 850 нм, лінійним або нелінійним дисплеєм оптичної потужності, як для тестування оптичної потужності, так і для вимірювання відносної втрати оптоволоконного каналу зв'язку.
● Цифровий мультиметр, вимірювання напруги постійного та змінного струму, вимірювання опору, перевірка провідності, вимірювання діодів, вимірювання ємності.

Тестування відеокамери
● Відеодисплей 8K H.265 через основний канал.
● Тест камери TVI 4.0/ CVI 5.0/ AHD 4.0, керування UTC та виклик екранного меню (лише для моделі RVZ-Opt15-ME4x).*
● Тестування камери AXIS, Hikvision, Dahua, Tiandy, RV-ZAFT. Просто увійдіть у програму ONVIF, введіть ім’я користувача та пароль для перевірки камери.
● Вихідна потужність DC12V/3A, підтримується тимчасове живлення для камери.
● Вихідна потужність 48 В PoE, макс. 30 Вт.
● Chrome браузер, протестуйте та налаштуйте камеру AXIS.
● Підтримка тестування звуку CVI (лише для моделі RVZ-Opt15-ME4x).*
● Швидке відео, скористайтесь лише однією клавішею для виявлення всіх мережевих камер і автоматичного відображення картинки.
● Вбудований Wi-Fi, відображення зображення з бездротової камери, можливість створити точку доступу WIFI.
● Підтримка виходу HDMI
● Вхід HDMI 4K, додатково (лише для моделі RVZ-Opt15-ME4x).*
● Вхід 2K 60Fps VGA, додатково (лише для моделі RVZ-Opt15-ME4x).*

Перевірка кабелю:
● Покращений кабельний тестер. Підримуються UTP-кабель, телефонний кабель, електричний і сигнальний кабель тощо. Перевірка послідовності та безперервності, збереження звіту про тестування. Підтримка виявлення точок несправностіна на ближньому, середньому та на дальньому кінцях кабелю зі штекером RJ45.
● Оновлений тест TDR кабелю RJ45, виявлення обриву та короткого замикання кабелю, максимальний тест - 180 м.
● Трасувальник кабелю, пошук кабелю BNC, мережевого кабелю та телефоного/сигнального кабелю. Пошук необхідного кабеля в системі або жгуті кабелів.

Інші функції:
● Один гігабітний SFP-порт, підтримка вставлення оптоволоконного модуля SFP для тестування оптоволоконної мережі.
● Нова програма для керування і аналізу електроживлення, щоб швидко перевірити живлення та напругу POE48V, 24V2A, 12V3A.
● TesterPlay: можливість тестеру одночасно відображати для Android-мобільних телефонів і ПК.
● Розширені мережеві інструменти: Scan IP, Route tracking, Socket debugging, ping packet test, DHCP, PPPOE, LLDP.
● Акумулятор 7.4V 7800mAh Li-ion, 3.5 години заряджання, нормальний термін автономної роботи складає 11 годин.

Примітка. Знак «*» означає, що функції (їх технічні параметри) можна настроювати! Як правило, це здійснює підприємство-виробник. Набір опцій і технічних даних, які пропонує команда від ТМ RV-ZAFT, визначається повною маркіровкою приладу. Серія RVZ-Opt15-MEx в Україні може бути представлена у варіантах, які відмічені в наступній таблиці:

Характеристика/модель	RVZ-Opt15-ME1x	RVZ-Opt15-ME2x	RVZ-Opt15-ME3x	RVZ-Opt15-ME4x
Тест аналогової камери	x	√	x	√
Тестування IP камери	4K	4K	8K	8K
Тест камери 8MP AHD/CVI/TVI	x	√	x	√
Стабільні лазерні джерела	√	√	√	√
OPM/VFL	√	√	√	√
Інструменти для трасування кабелю/мережі	√	√	√	√
Вхід VGA	x	√	x	√
Вхід HDMI	x	√	x	√
Вихід HDMI	x	x	√	√
Тип інтерфейсу ВОЛЗ	SC-PC	SC-PC	FC/SC-PC	FC/SC-PC
Порт LAN	Подвійні порти LAN	Подвійні порти LAN	Подвійні порти LAN	Подвійні порти LAN
*Вбудована камера (в кінці маркіровки добавляється "C")**	Можливість замовити (13 МП)	Можливість замовити (13 МП)	Можливість замовити (5 МП)	Можливість замовити (5 МП)
*Лазерний далекомір (в кінці маркіровки добавляється "D")**	Можливість замовити	Можливість замовити	Можливість замовити	Можливість замовити
Тест кабелю TDR, макс. 1,2 км * (в кінці маркіровки добавляється "T")	Можливість замовити	Можливість замовити	Можливість замовити	Можливість замовити
Випробування кабелю RJ45 TDR, виявлення обриву та короткого замикання кабелю, максимум 180 м.	√	√	√	√

Технічні характеристики OTDR¹
Довжина хвилі (нм), опціонально *	1310/1550				1610
Виявлення типу оптичного сигналу	Підтримка				N/A
Підтримка активного тестування волокна	N/A				Підтримка
Динамічний діапазон (дБ),² опціонально *	28/26	30/28	32/30	34/34	28	30	32	34
Ширина імпульсу (нс)	5, 10, 20, 30, 50, 80, 160, 300, 500, 800, 1000, 2000, 4000, 6000, 10000, 20000
Довжина випробувань	≤150 км
Сліпа зона подій (м)³	≤2м
Сліпа зона ослаблення (м)³	≤10м
Лінійність (дБ/дБ)	±0,05 дБ/дБ
Поріг втрат (дБ)	0,05
Коефіцієнт роздільної здатності втрат (дБ)	0,01
Мінімальна роздільна здатність на відстані	0,05
Точка відбору (K)	32-128
Невизначеність відстані/похибка вимірювань (м)	±(1 м + 5×10^-5× відстань + інтервал вибірки)
Дальність прицілу/діапазони вимірювань (км)	0.5, 1, 2, 5, 10, 25, 50, 100, 200
Типова тривалість оновлення в реальному часі	1с
Формат файлу	Стандартний формат SOR / PDF / EXCEL
Тривалість вимірювання	можна вибрати 5 с, 10 с, 15 с, 30 с, 1 хв, 2 хв і 3 хв
Зберігання даних	FLASH (EMMC) 8G + TF карта
Тип інтерфейсу	FC-PC, SC-PC
Примітки: 1. Технічна специфікація описує гарантовану продуктивність приладу при використанні типового роз’єму моделі для вимірювання, без урахування невизначеності/похибки, спричиненої заломленням оптичного волокна. 2. Динамічний діапазон - це дані, виміряні за умови максимальної ширини імпульсу та 3-х хвилин середнього часу вимірювання. (200 км/20000 нс/3 хв.). 3. Умови вимірювання сліпої зони: подія відбиття знаходиться в межах 5 км, сила відбиття становить 45 дБ. Вимірюється мінімальною шириною імпульсу.

Інші технічні характеристики
Дисплей	8 дюймів IPSсенсорний екран, роздільна здатність 1920*1200
Мережевий порт	Подвійний порт LAN 1000M, автоматична адаптація 10/100/1000M
WiFi	Вбудований 2,4G /5G WiFi, швидкість 150M, зображення бездротової камери на дисплеї
Стандартний тест H.265	H.265 і H.264 IP, 8K відеовідображення через основний потік
Тест IP камери	Підтримка тесту IP-камер близько 500 брендів !!!
Виявлення IP	Автоматичне сканування IP-адреси всього сегмента мережі
Тест коаксіальної HD камери	Тест камери TVI 4.0/ CVI 5.0/ AHD 4.0, керування UTC і виклик екранного меню
Тест камери CVBS	1-канальний вхід BNC і 1-канальний циклічний вихід BNC, NTSC/PAL (автоадаптація)
Збільшення зображення	4-кратний ЗУМ, масштабування зображення, знімок екрана, збереження, перегляд, запис і відтворення
Тест кабелю RJ45 TDR	Для виявлення обриву і короткого замикання кабелю UTP, максимум 180 м.
Вхід HDMI	Наявний вхід HDMI
Вхід VGA	Підтримка роздільної здатності 1280x1024/960/800/768/720P 60FPS, 1152x870P 60FPS, 1024x768P 60FPS, 800x600P 60FPS, 640x480P 60FPS
Тест кабелю TDR,* опціонально	Підтримується BNC кабель, мережевий кабель, телефонний кабель, кабель RVV, електричний/сигнальний кабель. Вимірювання довжини кабелю cat 5/6 і виявлення місця короткого замикання, макс. 1,2 км.* Можливість замовлення.
Вбудована камера,* опціонально	Функція вбудованої камери з можливістю замовлення *
Лазерний далекомір,* опціонально	Дальність вимірювання 100м, точність±3 мм, клас лазера 2, тип лазера 635 нм, вихідна потужність <1 мВт. Можливість замовлення *
Вихідна потужність	Вихідна потужність 24 В 2 А / 12 В 3 А / 5 В 2 А
Вихідна потужність PoE	Вихідна потужність 48 В PoE, максимальна підтримка 30 Вт
Тест кабелю UTP	Перевірте стан підключення кабелю UTP і відобразіть на екрані. Прочитайте число на екрані, виявите точку несправності на ближньому кінці, середньому кінці і дальньому кінці кабелю з роз’ємом RJ45. Можна перевірити екранований кабель.
Тест кабелю RJ45 TDR	Виявлення місця обриву та короткого замикання кабелів, макс. 180 м.
Монітор даних	Захоплює та аналізує командні дані з керуючого пристрою, також може надсилати шістнадцяткові дані
Оптоволоконний модуль SFP	Один гігабітний SFP-порт, підтримка вставки оптоволоконного модуля SFP для тестування оптоволоконної мережі
Тест мережі	Трасування маршруту, моніторинг зв’язку, DHCP-сервер, блимування портів, тест Ping
Цифровий кабельний трасувальник	Знайдіть кабель BNC, мережевий кабель і телефонний кабель у системах і джгутах кабелів. Додаток Cable Tracer і тестування кабелю UTP в тому ж інтерфейсі. Також можна шукати екранований кабель
Електроскоп	Діапазон напруги	AC12-1000V
	Частота	50/60 Гц
	Тип сигналізації	Подвійна звукова та світлова сигналізація
	Рівень	CAT.III 1000V / CAT.IV 600V;CE
Перевірка напруги PoE	Вимірювання напруги джерела живлення перемикача POE або PSE та стану підключення кабелю
Візуальний локатор оптичного волокна	Візуальний локатор несправності потужністю 10 мВт з довжиною хвилі 650 нм, випромінює джерела червоного лазера для перевірки вигину багатомодового та одномодового волокна і поломки, діапазон випробувань 8 км
Цифровий мультиметр	Вимірювання постійної та змінної напруги, вимірювання опору, перевірка провідності, вимірювання діодів, вимірювання ємності
Вимірювач оптичної потужності	Довжина хвилі: 1625, 1550 нм, 1490 нм, 1310 нм, 1300 нм, 850 нм, діапазон вимірювання -70〜 +10 дБм, для тестування оптичної потужності і відносне вимірювання втрат оптоволоконного зв'язку
Електроживлення
Зовнішнє джерело живлення	12 В постійного струму, 2 А
Акумулятор	Вбудований 7.4Vлітій-іонний акумулятор, 7800mAh
Перезаряджається	Після зарядки 3,5 години, нормальний час автономної роботи 11 годин
Параметри
Налаштування роботи	В екранному меню виберіть потрібну мову: англійська, португальська, корейська, російська, італійська, французька, польська, іспанська, японська, турецька, німецька, сербська, чеська, в'єтнамська тощо
Автоматичне вимкнення	5-30 (хв)
Робоче середовище
Робоча температура	- 10℃---+50℃
Робоча вологість	30%-90%
Розмір/Вага	274 мм x 171 мм x 50 мм / 1,2 кг
