Кабель "витая пара" КППЭОт-ВП (100) 4*2*0,51 (SF/UTP-cat.5E) внешний, с тросом, двойной экран

Код товара: A100706 Добавить к сравнению
Применение: PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, Firewire 100 Mbit/s, PoE (IEEE 802.3af/at/bt), HDBaseT, 1000BASE-T, 2.5GBASE-T, 5GBASE-T
Требования к кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-3-1, ТУ У 27.3-05758730-100:2018
Требования к кабельной проводке: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1
Температура эксплуатации: -50 °C...+60 °C

Доставка по Украине:
  • курьерская доставка. В день заказа или на следующий день;
  • доставка по Украине посредством Новой почты;
  • возможен самовывоз.
Оплата:
  • безналичный расчет для физических лиц;
  • оплата по безналичному расчету для юридических лиц;
  • наложенный платеж на Новой почте;
  • оплата на карту ПриватБанка;
  • оплата с НДС;
  • online (VISA/MasterCard).
Возврат/гарантия:
  • обмен/возврат товара в течение 14 дней до 60 месяцев;
  • Официальная гарантия: от 1 года - 5 лет.



Данная марка кабеля предназначена для внешней подвески. Производитель - Украина, ПАО «Одесский кабельный завод «Одескабель». Основное назначение этой марки кабеля - прокладка вне помещений и подвеска на воздушных линиях связи, опорах, крюках и других конструкциях без использования дополнительного троса. Можно применять для прокладки в телефонной канализации, в коллекторах, шахтах, по стенам зданий, когда прилагается повышенное растягивающее усилие на кабель. Эксплуатируется при частотах до 100 МГц. В кабеле применяется два экрана, внутренний - из фольги, над ним - из проволочной оплётки. Это увеличивает защищённость полезного сигнала от внешних помех. Например, затухание от излучения в диапазоне частот 30-100 МГц:
- для кабелей F/UTP Cat5e не менее 55 дБ.
- для кабелей SF/UTP Cat5e не менее 85 дБ.

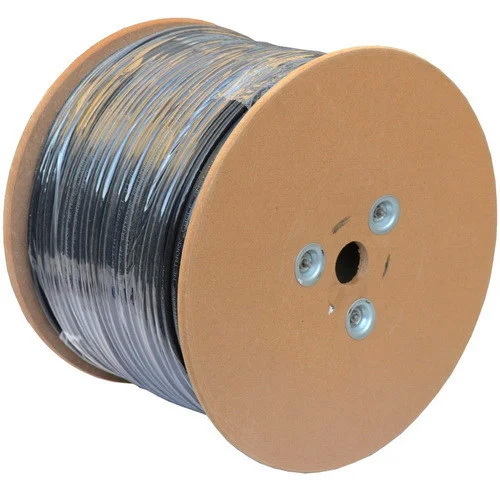

Поставляется, как правило, в бухтах по 305, 500 и 1000 метров. Цена указана за бухту 305 м., намотанную на фанерную катушку.

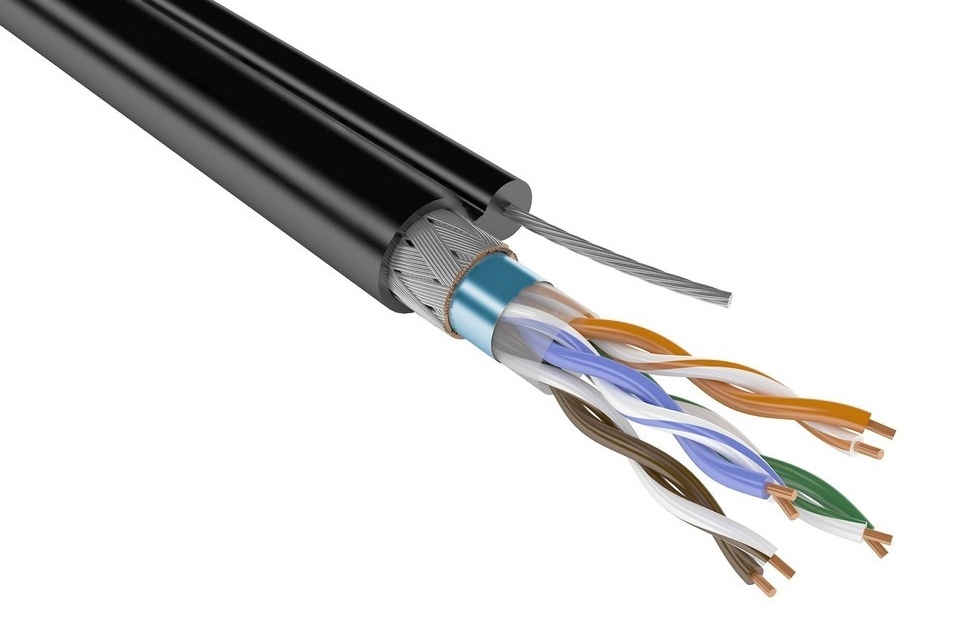

Структура кабеля:
1. Токопроводящая жила (ТПЖ): медная отожженная проволока 0,51 мм.
2. Изоляция: сплошная, ПЭ.
3. Пара: два изолированных проводника, скрученных вместе с согласованными шагами и со следующей цветовой идентификацией:
- пара 1: бело-синяя/синяя,
- пара 2: бело-оранжевая/оранжевая,
- пара 3: бело-зеленая/зеленая,
- пара 4: бело-коричневая/коричневая.
4. Поясная изоляция: пленка ПЭТ-Э, с перекрытием.
5. Экран сердечника 1: алюмополимерная лента (металлом наружу).
6. Экран сердечника 2: оплетка из медной луженой проволоки наложенная поверх экрана 1.
7. Несущий элемент: трос из стальных оцинкованных проволок, 7х0,5 мм.
8. Оболочка: светостабилизированный ПЭ черного цвета.

Температурный диапазон:
- во время монтажа: -10 °C...+60 °C.
- во время эксплуатации: -50 °C...+60 °C.
Радиус изгиба: ≥ 10 диаметров кабеля.
Усилие растяжения: ≤ 1200 H.
Рассчетная масса: 67,3 кг/км.

Электрические характеристики при температуре 20 °C:
Рабочая емкость, не более 56 нФ/км.
Электрическое сопротивление тпж постоянному току, не более 95 Ом/км.
Омическая асимметрия жил в паре, не более 2 %.
Электрическое сопротивление изоляции, не менее 5 ГОм/км.
Номинальная скорость распространения сигнала 68 %.
Задержка распространения сигнала не более 534+36/кв. кор. f нс/100 м.
Модуль волнового сопротивления в диапазоне частот от 1 до 100 МГц  составляет 100 +/-15 Ом.
Испытательное напряжение постоянным током между жилами, жилами и экраном в течение 2 секунд 2,5 кВ.
Рабочее напряжение (пост. ток) 72 В.

Требование к кабелю: ДСТУ IEC 61156-5, ДСТУ EN 50288-3-1, ТУ У 27.3-05758730-100:2018.
Требование к кабельной проводке: ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1.

Кабельная продукция Одесского кабельного завода имеет отличное качество, отвечающее международным стандартам, и эксплуатационную надежность. Монтажники от торговой марки RV-ZAFT® стараются использовать в своей работе кабель типа "витая пара" только производства "Одескабель", особенно на крупных объектах. Силовые кабели, провода и LAN-кабели этого ведущего украинского производителя пользуются постоянным спросом на внутреннем и международном электротехническом рынке. Производство особенно востребованных в последние десятилетия цифровых или LAN-кабелей постоянно растет. Завод неустанно совершенствует технологии и предлагает оригинальные новинки производства для удовлетворения актуальных запросов на кабельную продукцию.
